RFID标签的分类及原理

时间:2015-04-02 15:28:34来源:rfid标签浏览次数:3884

RFID电子标签在各个行业的应用中扮演着重要的角色,特别是在图书馆、酒类。高级奢侈品、高档服装、护照以及各类证件等这些领域起着至关重要的作用,目前很多人对...



  RFID电子标签在各个行业的应用中扮演着重要的角色,特别是在图书馆、酒类、高级奢侈品、高档服装、护照以及各类证件等这些领域起着至关重要的作用,目前很多人对RFID电子标签还比较陌生,下面小编为大家分享RFID电子标签系统的工作原理以及六大分类。

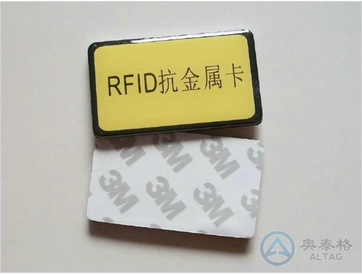

rfid电子标签





  RFID电子标签的工作原理





  当装有电子标签的物体在距离0-10米范围内接近读写器时,读写器受控发出微波查询信号,安装在物体表面的电子标签收到读写器的查询信号后,将此信号与标签中的数据信息合成一体反射回电子标签读出装置。反射回的微波合成信号,已携带有电子标签数据信息。读写器接收到电子标签反射回的微波合成信号后,经读写器内部微处理器处理后即可将电子标签贮存的识别代码等信息分离读取出来。





rfid电子标签的工作原理





  RFID电子标签的基本知识





  RFID电子标签是一种非接触式的自动识别技术,它通过射频信号来识别目标对象并获取相关数据,识别工作无需人工干预,作为条形码的无线版本,RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。电子标签的编码方式、存储及读写方式与传统标签(如条码)或手工标签不同,电子标签编码的存储是在集成电路上以只读或可读写格式存储的;特别是读写方式,电子标签是用无线电子传输方式实现的。





  RFID电子标签突出的技术特点





  可以识别单个的非常具体的物体,而不像条形码那样只能识别一类物体;可以同时对多个物体进行识读,而条形码只能一个一个地读;存储的信息量很大;采用无线电射频,可以透过外部材料读取数据,而条形码必须靠激光或红外在材料介质的表面读取信息。

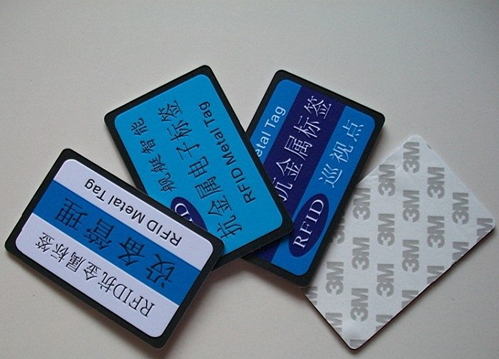

rfid电子标签





  RFID电子标签的六大分类





  1、低/高频系统一般其工作频率<30MHz,典型的工作频率有125kHz、225kHz、13.56MHz(非接触式IC卡——射频卡的工作频率)等。基于这些频点的射频识别系统一般都有相应的国际标准,其基本特点是:电子标签的成本较低、标签内保存的数据量较少、阅读距离较短(无源情况,典型阅读距离为10cm),RFID电子标签外形多样(卡状、环状、钮扣状、笔状),阅读天线方向性不强等。





  2、超高频/微波系统一般其工作频率>400MHz,典型的工作频段有915MHz、2450MHz、5800MHz等。系统在这些频段上也有众多的国际标准予以支持,基本特点是:RFID电子标签及阅读器成本较高、标签内保存的数据量较大、阅读距离较远(可达几米至十几米),适应物体高速运动性能好,外形一般为卡状,阅读天线及电子标签天线均有较强的方向性。





  3、有源RFID电子标签内装有电池,一般具有较远的阅读距离。不足之处是电池的寿命有限(3~10年);无源电子标签内无电池,它接收到阅读器(渎出装置)发出的微波信号后,将部分微波能量转化为直流电供自己工作,一般可做到免维护。相比有源系统,无源系统在阅读距离及适应物体运动速度方面略有限制。





  4、集成固化式电子标签内的信息,一般在集成电路生产时即将信息以ROM工艺模式注入,其保存的信息是一成不变的;现场有线改写式电子标签一般将电子标签保存的信息写入其内部E2存储区中,改写时需要专用的编程器或写入器,改写过程中必须为其供电;现场无线改写式电子标签一般适用于有源类电子标签,具有特定的改写指令,电子标签内保存的信息也位于其中的E2存储区。一般情况下改写电子标签数据所需时间远大于读取电子标签数据所需时间。通常,改写所需时间为秒级,阅读时问为毫秒级。





  5、广播发射式射频识别系统。电子标签必须采用有源方式工作,并实时将其存储的标识信息向外广播,阅读器相当于一个只收不发的接收机。这种系统的缺点是:RFID电子标签因为要不断地向外发射信息,既费电,又对环境造成了电磁污染,而且系统的安全保密性差。倍频式射频识别系统实现起来有一定难度。一般情况下,阅读器发出射频查询信号,电子标签返回的信号载频为阅读器发出射频的倍频。





  这种工作模式对阅读器接收处理回波信号提供了便利。但是,对无源电子标签来说,RFID电子标签将接收的阅读器射频能量转换为倍频回波载频时,其能量转换效率较低。提高转换效率需要较高的微波技巧,这就意味着更高的RFID电子标签成本。同时这种系统工作须占用两个工作频点,一般较难获得无线电频率管理委员会的产品应用许可。





  6、反射调制式射频识别系统的实现主要是要解决同频收发问题。系统工作时,阅读器发出微波查询(能量)信号,电子标签(无源)将部分接收到的微波查询能量信号整流为直流电供RFID电子标签内的电路工作,另一部分微波能量信号被电子标签内保存的数据信息调制(ASK)后反射回阅读器。阅读器接收到反射回的幅度调制信号后,从中解出电子标签所保存的标识性数据信息。系统工作过程中,阅读器发出微波信号与接收反射回的幅度调制信号是同时进行的。反射回的信号强度较发射信号要弱得多,因此技术实现上的难点在于同频接收。





  以上就是RFID电子标签的工作原理以及分类知识,RFID在各大领域的应用尤为重要,RFID电子标签的发展也一直稳势上升。
